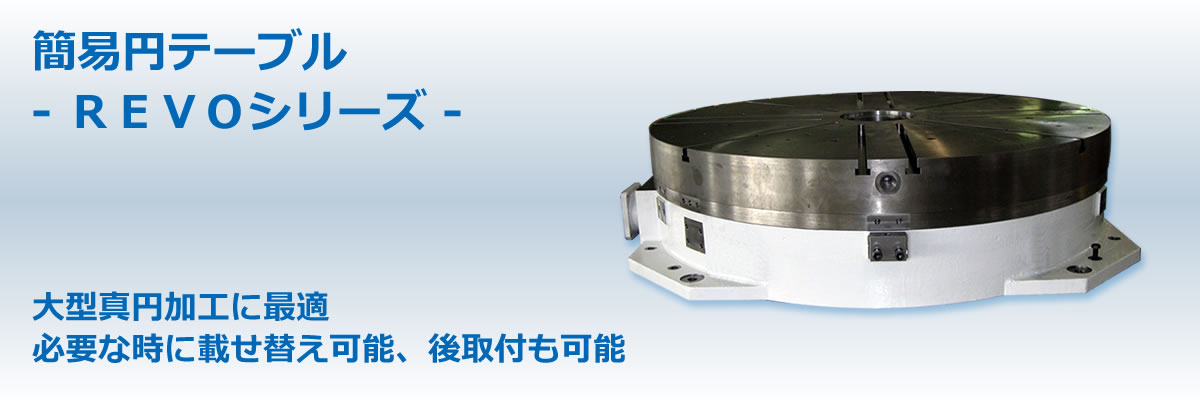

ROTARY TABLE




ROTARY TABLE

◆門型五面加工機に工作物回転機能を付加させ、ミーリング加工だけで 丸物工作物の高精度名真円度を実現。

◆仕上用・高精度生産用として市販のNCテーブルより大幅にコストを抑えた高精度商品。

◆工作機械との連動がない為、必要な時に載せ替え可能。もちろん後取付も可能。

HPS SERIES

スペック


REVO160
REVO160M
REVO200
REVO200M
円テーブルのサイズ(mm)
1,600×425H
2,000×425H
最大工作物径(mm)
2,000
2,500
最大積載工作物質量(kg)
3,000
5,000
テーブル旋回速度(min-1)
~3.7 減速比 1/540
~3.7 減速比 1/540
位置決フィードバック制御
なし
あり(ロータリースケール付き)
なし
あり(ロータリースケール付き)
位置決クランプ方式
手動式(60°毎6ヶ所)
油圧クランプ(任意位置)
手動式(60°毎6ヶ所)
油圧クランプ(任意位置)
テーブル精度(mm) 平面振れ
0.020/1,600
0.025/2,000
回転振れ
0.01
0.01
製品質量(kg)
3,400
3,500
4,900
5,000
テーブル上面仕様
御要望に応じ、設計いたします。(オプション)
